用电磁打点计时器测量自由落体的重力加速度

【目的和要求】

　　测定自由落体的重力加速度。

【仪器和器材】

　　方座支架（J1102型），电磁打点计时器（J0203型），直尺，重锤，夹子，学生电源（J1202型）。

【实验方法】

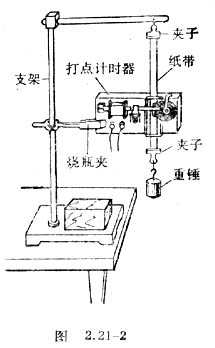

　　1．将方座支架放于水平桌的边沿，打点计时器固定于支架的下端并位于竖直平面内。支架底座上放一重物以保持支架的稳定。打点纸带上端穿过计时器的限位孔，并用夹子固定起来，下端通过夹子悬挂一重锤，如图2．21－2。

　　2．接上电源，闭合开关。待打点计时器工作稳定后，放开上面的夹子让重锤带着纸带自由下落。这时计时器在纸带上打下了一系列点。重复实验，可得几条打点纸带。

　　3．在纸带上选取5－6个点，分别求出打点计时器在打这几个点时，重锤下落的速度及对应的时刻，把乘出的结果在坐标纸上以t为横坐标，以v为纵坐标，画出各点。再根 据这些点画直线，直线的斜率即为利用该纸带测出的重力加速度的值。然后利用另外几条纸带分别求出重力加速度的值，最后求出这些重力加速度值的平均值，即为该地区的重力加速度值。
