认识并组装小型变压器

【目的和要求】

　　了解变压器的结构，认识变压器的工作原理，研究变压器原、副线圈中电压、电流与线圈匝数的关系，认识变压器的升压、降压作用，测定变压器的效率。

【仪器和器材】

　　小型变压器（J2426型），学生电源（J1202型或J1202－1型），学生多用[电]表（J0411型），交流电流表（毫安级）2个（J0414型或J0414－1型），单刀开关2个（J2352型），起子（一字形，3英寸），导线若干。

【实验方法】

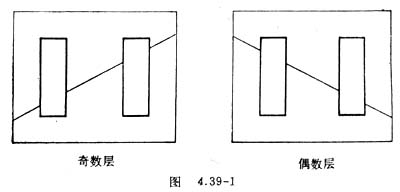

　　J2426型变压器是专为高中学生物理实验而设计的，它的特点是在低的交流电压下使用（配合学生电源），配有两个副线圈，经过拆卸和组装后可分别成为升压或降压变压器。这种变压器共有三个线圈，技术参数见表1。变压器的铁心是可拆开的，铁心形状呈斜山字形。组装降压变压器时，将线圈Ⅲ套在线圈巨的外面，然后往线圈孔中插斜山字形铁心片（高硅钢片），每层两片对插，层与层之间交叉放置，如图4．39－1所示。插入硅铁片时要放正对准，不要划损漆包线和塑料框架。叠到一定厚度时可用小木锤轻击以使叠片紧密。当铁心全部装好后再套上塑料外壳即可使用。

表   1

　　装升压变压器时，须先将原降压变压器的铁心用镊子小心卸下，然后将线圈壹Ⅱ套在线圈Ⅰ的外面，再装铁心，方法与上面相同。
