认识示波器面板上旋钮和开关的名称和作用

【目的和要求】

　　1．了解示波器上各个控制旋钮的作用和调节方法；

　　2．学习使用示波器观察交流电的波形。

【仪器和器材】

　　学生示波器（J2459型），学生信号源（J2465型或J2465－1型）或学生电源（J1202型或J1202－1型），导线若干。

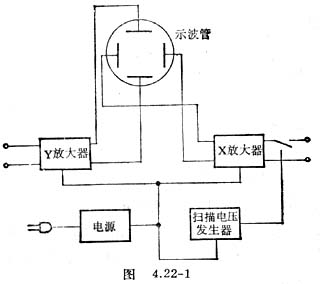

　　如图4．22－1，J2459型示波器包括以下各部分：（1）示波管；（2）垂直偏转放大器（Y放大器）；（3）水平偏转放大器（X放大器）；（4）扫描电压发生器；（5）电源。

【实验方法】

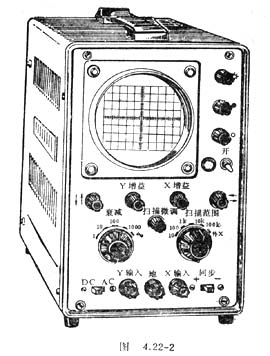

　　现以J2459型示波器为例来说明。该示波器外形如图4．22－2所示。

　　荧光屏的右上方标有“¤”符号的是辉度调节旋钮，用来调节图象亮度；它下面标有“⊙”和“○”的依次是聚焦调节旋钮和辅助聚焦调节旋钮。两者配合使用可使电子束聚成一细束，在屏上出现一个小亮点，使图象线条清晰。再下面是电源开关和指示灯，电源接通时指示灯明亮。

　　标有“↑↓”和“→”符号的称竖直位移旋钮和水平位移旋钮，分别用来调节图象在竖直方向和水平方向的位置。旋钮“Y增益”和“X增益”是调节Y或X放大器的输出电压的大小、以改变图象沿竖直方向或水平方向的幅度。

　　“衰减”调节旋钮共分有1、10、100．1000四挡，可使加在竖直方向的信号电压按上述倍数衰减，使得图象在示波管上的垂直幅度依次减到前一挡的十分之一。

　　右边的旋钮是“扫描范围”调节，它可改变加在水平方向的锯齿波电压的频率范围。第一挡的频率范围是10－100赫，向右旋转每升高1挡，电压的频率范围依次增大为前一挡的十倍。“扫描微调”旋钮可使扫描电压的频率在选定范围内连续变化。

　　“Y输入”、“X输入”和“地”分别是对应方向的讯号电压输入和公共接地的接线柱。“DC、AC”是竖直方向输入信号的直流、交流选择开关。在“DC”位置时，所加信号 电压是直接输入的；在“AC”位置时，所加信号电压是通过一个电容器输入的。“同步＋－”是同步极性选择开关，置于“＋”位置时扫描发生器与输入信号的正半周同步；置于“－”位置时与负半周同步，以获得初相位相反的显示波形。
