估计三极管β值的大小

【目的和要求】

　　进一步熟悉多用[电]表的使用方法，学会用欧姆表判别晶体三极管的管脚及估测β值。

【仪器和器材】

　　学生多用[电]表（J0411型）待测的PNP型晶体三极管（如3AX31），三孔小纸板。

【实验方法】

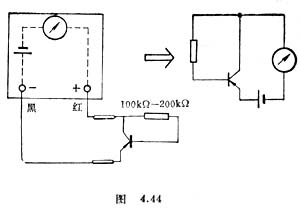

　　使基极空着，用多用[电]表的黑表笔接其中的一脚（假设为发射极），用细表笔接另一只脚（设为集电极），这时应有一个较大的电阻读教，即流过表头的电流很小。在基极和红表笔之间接一只100－200千欧的电阻如图4．44，或用湿润的拇指和食指同时捏住基极和集电极（两电极不能相碰）这时三极管的基极回路接通，产生基极电流（ 由黑表笔进入，经发射极、基极、偏流电阻、红表笔回到表头），集电极电流增大，电阻读数减小。记下这时发射极和集电极之间的阻值，并与基极开路时测得的阻值比较，二者相差越大，即表头指针偏角增加的幅度越大，β值就越大。

　　将红、黑表笔对换，重复上述实验步骤，估测这时三极管的β值的大小。

　　比较两次估测的β值大小，β值较大的测量中红表笔所接为集电极，黑表笔所接为发射极。
