使用示波器观察交流电压的波形

【目的和要求】

　　1．了解示波器上各个控制旋钮的作用和调节方法。

　　2．学习使用示波器观察交流电的波形。

【仪器和器材】

　　学生示波器（J2459型），学生信号源（J2465型或J2465－1型）或学生电源（J1202型或J1202－1型），导线若干。

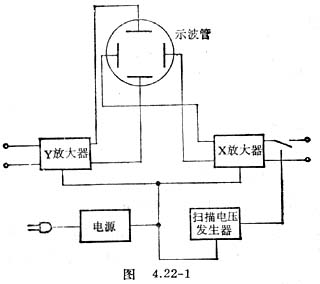

　　如图4．22－1，J2459型示波器包括以下各部分：（1）示波管；（2）垂直偏转放大器（Y放大器）；（3）水平偏转放大器（X放大器）；（4）扫描电压发生器；（5）电源。

【实验方法】

　　（1）用机内提供的试验电压。先使扫描迹线位于荧光屏的中间位置，并使扫描范围旋钮置于10－100赫挡。转动衰减旋钮至注有正弦符号“∞”处。屏上出现数个移动的正弦波形，再调节扫描微调，屏上可同时出现一个、二个甚至几个交流电的完整波形且稳定不动。调节Y增益和X增益旋钮，交流电压波形的形状沿竖直或水平方向发生变化。

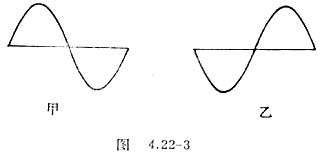

　　把同步开关置于“＋”位置时，扫描由被测信号的正半周起同步，波形如图4．22－3所示2置于“－”位置时，扫描由负半周起同步，波形如图4．22－3乙所示。

　　（2）由信号源或学生电源内部的交流降压变压器提供电压。把信号源的低频输出接到示波器的Y输入，信号源的频率选择拨至低频的任何一挡均可。把示波器的衰减旋钮调至“10”挡，扫描范围旋至与信号源输出的低频信号频率相应的挡次即“100－1k”或“12－10k”挡位，仔细调节信号源的“低频增幅”和示波器的扫描微调及Y增益等旋钮，到屏上出现大小适宜的2－3个周期稳定的波形。

　　把示波器的Y输入改接到降压变压器的次级线圈的两个端点上，电压值取6－8伏，衰减旋钮调至“100”挡，扫描范围旋至“10－100”赫，同样 可看到交流电的波形。
