由成像公式测定焦距

【目的和要求】

　　学习测定凹面镜焦距的方法，认识凹面镜的焦距和曲率半径之间的关系，掌握凹面镜成像的规律。

【仪器和器材】

　　凹面镜及其支架（J2502型），方座支架（J1102型），小碗，编织针（30厘米左右），米尺，光源盒（一个四方形小盒，一壁上开一个三角形孔，孔上蒙一层半透明塑料膜，盒内装有小灯泡，盒底装有支杆，如图5．3－1所示），光具座（J2507型），光屏，自行车滚珠，小重垂线。

【实验方法】

　　1．将凹面镜装在光具座的一端，光源盒装在光具座中部，调节支架高度，使光源盒的三角形开口与凹面镜中心位于同一高度。

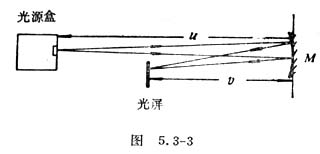

　　2．在光源盒与凹面镜之间放一光屏，屏可稍偏离凹面镜的主光轴，以免遮住射向凹面镜的光线。移动光源盒，使光屏上得到一个清晰的缩小的倒立的三角形象，测量光源盒三角形孔到凹面镜顶点的距离u（物距），并测出光屏到凹面镜顶点的距离v（像距）。并算出1/u、1/v，并将数据记入下表中。

　　3．将光屏放到比光源离凹面镜更远一些的位置，向凹面镜方向移动光源，使在光屏上得到清晰的放大的倒立的三角形象，测出这时的u和v，也记入上表中。

　　4．改变物距u和像距v，重复以上实验两次，将实验数据记入表中。

5．以1／u为横轴，1／v为纵轴，将表中的数据描成点，通过这些点作一条直线，直线在坐标轴上的截距即为1／f的数值，由此计算出f。
