装一个接线板

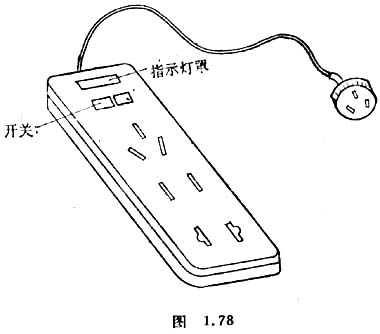

　　请准备一只塑料的多用接线板（外形如图1．78），这种接线板有如下功能：（1）当插头插市电插座以后，接通插线板上的开关氖泡指示灯发光（氖泡的工作电压小于220伏，约70伏）；（2）接线板上有三个插座，二个插座是两孔的，一个插座是三孔的。

　　用起子把装配螺丝卸下，打开塑料盖板，把里面的铜片、开关、氖泡、电阻都拆下，（最好请另一个同学小心拆下）。看看你自己能否把它复原，你可以光画出电路图，搞清楚哪一根铜片与火线相通，开关应接在哪一条线上？氖泡怎样接在电路中？电阻的作用是什么？三孔插座的位置分别与哪些线相连？三脚插头与接线板之间的花线应当怎样连接？这些问题都考虑好以后再认真接线。接好后再仔细检查，确认无误后才能通电试验。
