查线

　　先将A端八根线全部绞接在一起，然后用灯泡与电池相串联的检验电路，对B端的线两两进行通断测量，最少两次、最多四次即可找出断芯的输入端。

　　同理，用上述方法对A端进行测量，即可找出断芯的输出端。

　　2．电源在哪里

　　实验方法：在图（二）3．43－1中

　　（1）把电压表接到A、B两点间，记下它们的读数为U₀。

　　（2）再把电压表接到C、D间，记下它的读数为U。

　　（3）比较U₀与U的大小。

　　若U₀＞U时，则电源在右边。

　　若U₀＜U时，则电源在左边。

　　实验原理：

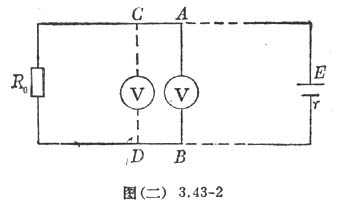

　　如图（二）3．43－2所示，当电源在右边时，设CD左边的导线的总电阻为R，AC间的电阻为R₁，BD间的电阻为R₂，根据闭合电路的欧姆定律，不难得出：U₀＝I（R＋R₁＋R₂）

　　因为U＝IR

　　所以U₀＞U

　　故电压表向左移动时，读数减少。

　　反之，电源在左边时电压表向左移动，电压升高，是因为AC和BD上都有电压降的缘故。

　　想想看，本实验中对电压表有什么要求？为什么？

选自：《高中物理课外实验》
