测定交流电的频率

　　仪器

　　次级输出电压为6V或12V的电源变压器；0－2A交流电流表；载流5A的0－6Ω电阻箱；插塞开关；砝码及吊钩；滑轮；24^＃棉纱线5m；50mm×25mm×0．04mm的铜板条（在其一端钻一小孔，棉线恰好能穿过小孔）；振动弹片由250mm×12mm的锯条制成；还需要前一实验里使用的电磁铁。振动器要稳固在支架上，磁铁靠近它且要易于调整。

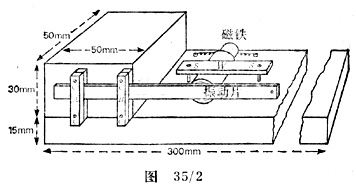

　　如图35／2所示，底座和振动器的支座是木制的，用两根钢条A和B将振动器固定在适当位置，它可以用螺钉C调节；磁铁放在木板条W的下面，它可以用螺钉S调节位置，木板条W的尺寸为150mm×20mm×5mm。

　　实验步骤

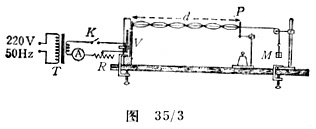

　　组装如图35／3所示的装置，其中T是变压器，R是变阻器，A为电流表，K是插塞开关，V是上面装了细线的振动弹片，P是一块挡板；它上面有一个小孔，细线穿过小孔，M是使细线产生张力的重物。

　　把振动器和滑轮支架稳固地夹在实验台上，要保证支座台板的牢固。

　　距离d大约长2m，在实验中可以改变它。细棉线有20g砝码的负荷，合上K并调节弹片长度和磁铁的位置直到振幅最大；这时调节P使明显地出现波腹和波节并使振幅再次为最 大，计算V和P间波腹的个数并测量距离d。

　　增加负荷并重复上述实验步骤。对于每个负荷都要调节P的位置使明显地出现波腹和波节且振幅最大。每增加一次负荷就要把磁铁向弹片移近些以获得最大振幅。

　　用精密天平测出长度不少于5m的棉线的质量。

　　数据记录与处理

　　将观测数据填入下表：

　　被测量的棉线的长度……

　　棉线的质量……

　　棉线单位长度的质量……

　　作出图象，找出通过这些点所作出的最佳直线的斜率，由此计算f的值。

　　注释：重复本实验时可以把弹片转过90°，使它的振动平面垂直于棉线的长度，试解释所获得的实验结果。
