确定交流电路中的“滞后”和“超前”

　　仪器

　　可以改变频率的振荡器；0－2mA交流毫安表；开关；约700Ω的无感电阻；电感器和电容器：电感器内 是铁芯，并且所有的电感线图都串联；电容器的值为0．01μF。或者用一只标准电感箱，选定0．7H的电感与一只4700PF的电容器；双束射线示波器，并假定在阴极示波器中没有引入电路相位修正、即相位相同的两个电压在屏上显示出反相位。

　　实验步骤

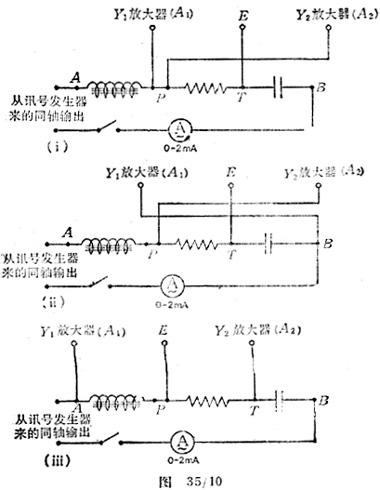

　　按图35／10安装电路，接通讯号发生器电源，让它预热几分钟使之稳定，暂时不要接示波器。为便于变换元件，在元件和示波器之间用直径为4mm的插口和长引线连接。

　　选择与共振频率相近的一个频率，把示波器的“地”与插口T相连，示波器的“A₂”连到P（A₂是Y轴放大器的接线柱）；调整Y₂的变换控制，使荧光屏显示的波形恰好在中心线下面，并且调整扫描频率使荧光屏上有三个或四个波形出现。现在调整波形使它的顶点与荧光屏的中心线相一致。这个波形是由电阻的端电压产生的，是“参考”波形，即电压与电流处于同位相，因此，这个波形给出了电流的相位。

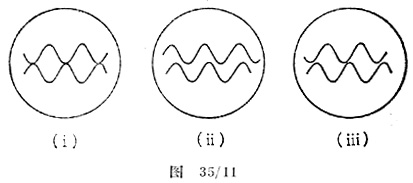

　　这时，连接A₁到P，如图35／10（i）所示；让其余的接线原封不动。这将会出现波形且显示 出跨接在P和T之间的电阻两端的电压变化。调节A₁变换控制器使这个波形的底部和上波形的顶部在同一水平线上，并和荧光屏的中心线一致。这两条波形很好地同相，但由于双线示波器的特征，它们将有如图35／11（i）所示的形状。

　　从P上拆下A₁的接线，把它接到B，使上面的波形显示电容器的端电压，见图35／11（ii）。调节Y₁变换控制，使该波形的底部与下方波形的顶部在同一水平线上。将会发现，两个波形不再同相而有一个位移，如图35／11（ii）所示。

　　再按图35／11（iii）连接电路，使上方的波形显示电感器两端的电压，为了便于比较两个波形，作和前面相同的调节，其结果如图35／11（iii ）所示。

　　认真分析何者发生了位移，这些现象证明了什么？
