确定交流电路中的“滞后”和“超前”实验原理
作者:未知来源:《高中物理学生实验》时间:2006-5-2 15:54:46阅读:2278
字号:小|大

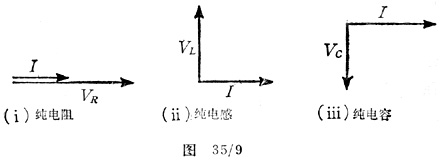

当直流电压加在纯电阻上时,电阻上的电流与电压的变化完全相同。当交流电压加在纯电阻上时,情况与上面一样,即电压与电流“同相位”;当交流电压加到纯电感上时,电流滞后电压π/2相位角,其矢量图如图35/9(ii)所示,而对于纯电阻线路则如图35/9(i)所示。如果交流电压加到纯电容上,电流超前电压π/2,其矢量图为35/9(iii)。本实验即验证这种超前或滞后效应,方法是在阴极示波器上显示电流,即让电流通过一固定电阻,将电阻两端的电压加在阴极示波器的偏转板上。
