研究磁场电流恒定的并激式电动机的转矩和电枢电流之间的关系

　　当电流通过电枢线圈时，它产生的磁场与磁场线圈里的电流产生的磁场相互作用，按照左手定则，电枢受到一个力矩作用而转动。如果用弹簧秤使电枢不转动，则这个转矩可以用弹簧秤上显示的拉力的力矩来测量。

　　转矩与电枢电流和磁场电流的乘积成正比，所以当磁场电流保持不变时，转矩与电枢电流成正比。本实验将验证这个线性关系。

　　实验步骤

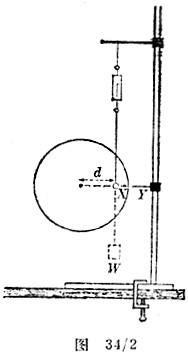

　　按图34／1安装电路，并按图34／2所示安装圆盘和弹簧秤。

　　在图34／1中，A₁和A₂是安培计，R₁和R₂是变阻器，K₁和K₂是按键开关。

　　将圆盘中心固定到电枢轴中心。安装弹簧秤，使秤钩和通过小孔的细线相连，并与圆盘的一条半径正交。在圆盘半径通过小孔与圆相交处做个记号X，并把支柱上的指针Y调到与记号X相对。

　　为了获得稳定的读数，可以在细线下端悬挂一个小砝码W，从而在弹簧秤上产生一个固定的拉力。

　　合上K₁后调节R₁使磁场电流约为1．5A，记录弹簧秤的读数；会上K_{2接通电枢电流，调节R2使电流给出一个小的转矩；在支架提高悬挂弹簧秤吊环的横梁，直到x与y再次相对（即重合）后读出弹簧秤和两只安培计的读数。增加通过电枢的电流，保持磁场电流不变，再提高弹簧评，并取得所需要的弹簧秤读数和每个电流值的读数。在电动机允许的情况下尽可能在较宽范围内进行观测取值。}

　　测量从圆盘中心到安装细线的点的距离，这就是转动力矩的力臂。

　　数据结果与处理

　　将观测结果列表如下：

　　力臂d＝（m），磁场电流（恒量）＝（A）

　　作出转矩－电流图象，它将是一条直线，它与电流轴交于零点稍右边的位置。

　　这个截距的意义是什么？

　　用不同的磁场电流值重复本实验。
