波耳（POhl）换向开关

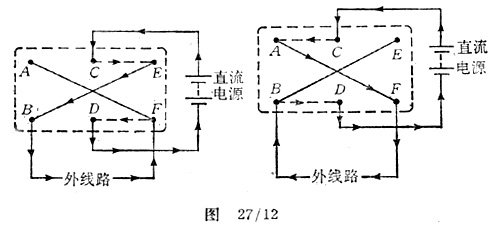

　　一种使电流反向的装置称为波耳换向器，它如图27／11（a）和（b）所示。其中A、B、C、D、E和F是装在底板的接线柱上的水银槽，AF和BE铜条连接。两个铜制弧状 桥［竖着看其截面如图27／11（b）所示］，一个的中心支点在C处，而另一个在D处。它们用绝缘棒H连接，在面板上看不到它们。换向开关是线路的一部分，线路 中需要换向的部分接到B和F上，电源接到C和D上（见图27／12），把铜制弧状桥从一个位置转到另一个位置时电流就可以倒转方向。为了保证当弧状桥换位置时线 路的电阻不变，要求钢条AF和BE的电阻相等。如果外电路接在A和B端，则反向时电阻的变化等于AF和BE电阻之和。

　　使用这种开关时，务必保持清洁，水银脏污了就无法得到一致的结果。这种开关主要用于要求快速换向的线路中。
