用电阻箱式电桥测定电流计内阻的实验原理
作者:未知来源:《高中物理学生实验》时间:2006-5-2 15:54:37阅读:
字号:小|大

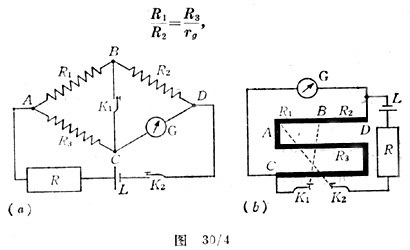

在图30/4(a)所示网络中,一般而言,合上K2时G总会有偏转,若再合上K1,由于有电流沿BC通过,G的偏转将有变化。如果R1,R2和R
R1/R2=R3/rg
其中,rg是电流计的内阻。
这样,当R1,R2和R3已知时,可以算出rg。
为了保证检流计获得满刻度偏转的一半,把一只高电阻值电阻R与干电池串联。
