用电阻箱式电桥测定电流计的内阻

作者:未知来源:《高中物理学生实验》时间:2006-5-2 15:54:37阅读:
字号:|

  仪器

  电流计(不带灵敏度控制装置);电阻箱(总电阻至少达10000Ω);电阻箱式电桥;勒克朗谢电池。

  实验步骤

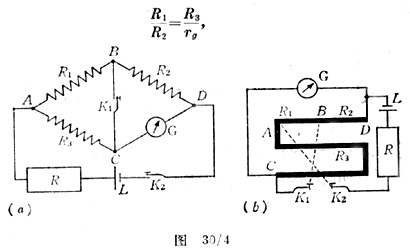

  按图304b)所示连接电路,其中L是干电池,R是电阻箱,G是待测内阻的电流计,可以用一只放大镜来更细致地观察电流计的偏转。

  从比例臂(R1R2)中拔出10Ω的插塞,调整R使得当K2合上时电流计的偏转约为满刻度的一半。当R30R3=∞时电流计往相反方向偏转,就说明电路连接无误。

  当K1也合上时,找出电流计无任何方向的偏转时的R3之值,由此即可得出检流计的内阻。

  有时采用R1R2101的比率,这取决于所用仪器的精度。

  数据记录与处理

  记录测量电流计内阻时的比例臂的比率和R3的值,并计算出电流计的内阻。

  注释:本方法可以用于测量任何安培计和伏特计的内阻。对于微安表,应当使R大到足以使电流降低到适当时值。
