研究P－N－P型三极管集电极－基极的反向电流

　　仪器

　　J1201型低压电源；10kΩ　分压器；0－1V、刻度为0．01V的高内阻电压表；两只单刀单掷开关；教学示波器（J2458型）。

　　原理

　　由集电极和基极所形成的集电结的作用象一只二极管，所加偏压使得集电极相对于基极处于负电位。

　　实验步骤

　　按图39／14安装电路，发射极不接通。合上S₁后调节分压器，使电压表读数为0．01V，即使 滑动触头处于分压器上与电源正极相连的一端。合上S₂后微安表应有1μA左右的读数。细心地把电压升高到0．02，0．03V等等，并记下电压，直到肯定已经通过了“拐点”为止。然后以0．1V的增量改变电压，使电压达到1V为止。

　　如果有条件，用一只其它型号的晶体管重复上述实验。

　　数据记录与处理

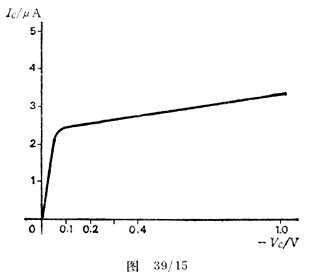

　　把观测值列表，并画出集电极电流IC对集电极电压－VC的图象。习惯上使所加的负电压作为横坐标的正方向。这样，曲线的形状将如图39／15所示。如果初始电压和其增量取得不合适将显示不出“拐点”。
