密立根油滴实验仪

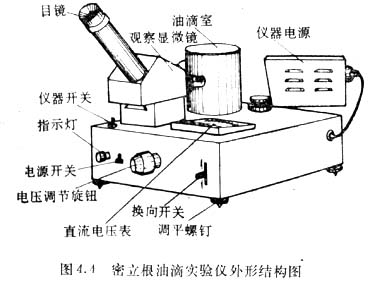

　　它的外形结构如图4．4所示，这是一种专为中学设计的仪器。它主要由电源、观察显微镜、油滴室、照明系统等组成。仪器电源在底座内，它将交流220伏输入电压变为直流500伏和交流7伏；观察显微镜带有刻度分划板，便于读出油滴运动的距离，配合计时停表，可测定油滴运动速度，利用齿轮、齿条的调焦，能清晰观察油滴。油滴室内是两块水平放置的平行金属板组成的电容器，电容器上的直流电压在0－500伏内连续可调，平行极板的极性由三挡换向电键转换，电压大小由直流电压表指示，改变电压的大小和方向可以控制油滴在电场中运动的快慢和方向；照明系统采用6－8伏，3瓦灯泡为光源，发热量小，发出的光经聚光镜将平行 极板内的油滴照亮，它可绕转臂旋转，便于调节视场照度。

　　该仪器配有喷雾器、钟表油和水准器等附件。实验中所用停表需另备。
