光杠杆

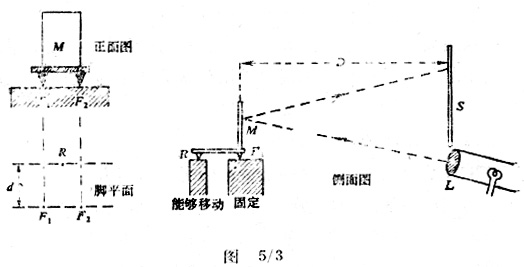

　　如图5／3所示，在长度或位置差别甚小的测量中，这是一个简单有效的方法。它是一块安装在三个支点上的平面镜，F₁和F₂为前面的支点，R是后面的支点。镜的偏转面所在的平面平行于F₁、F₂的连线，R安装在待测量的位置变化的物体上，F₁和F₂固定于基座，使平面镜能绕F₁F₂轴转动，L是望远镜，S是标尺（它上面的字是反的），当光线经M反射后，标尺S上的刻度可通过望远镜观测。

　　如果D和d是图5／3所示的距离，则当R发生位移时，标尺上读数位移为R位移的2D／d倍。例如，设D为1m，用一个d值约为30mm的光杠杆能得到约70倍的放大。用这个装置去测量1m长的黄铜棒的线膨胀系数时，设温度从10℃上升到100℃，则望远镜中标尺上读数的位移将超过100mm。
